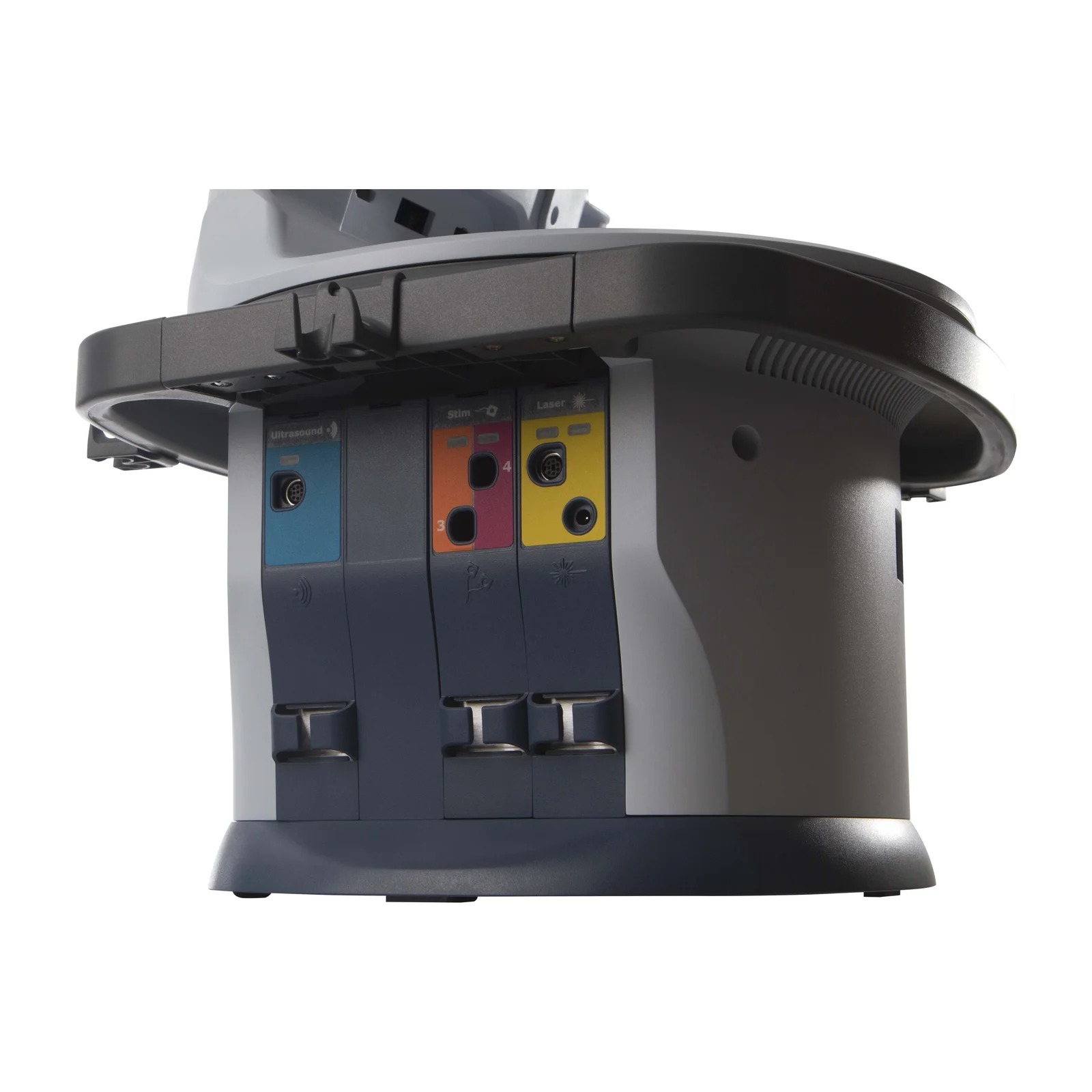

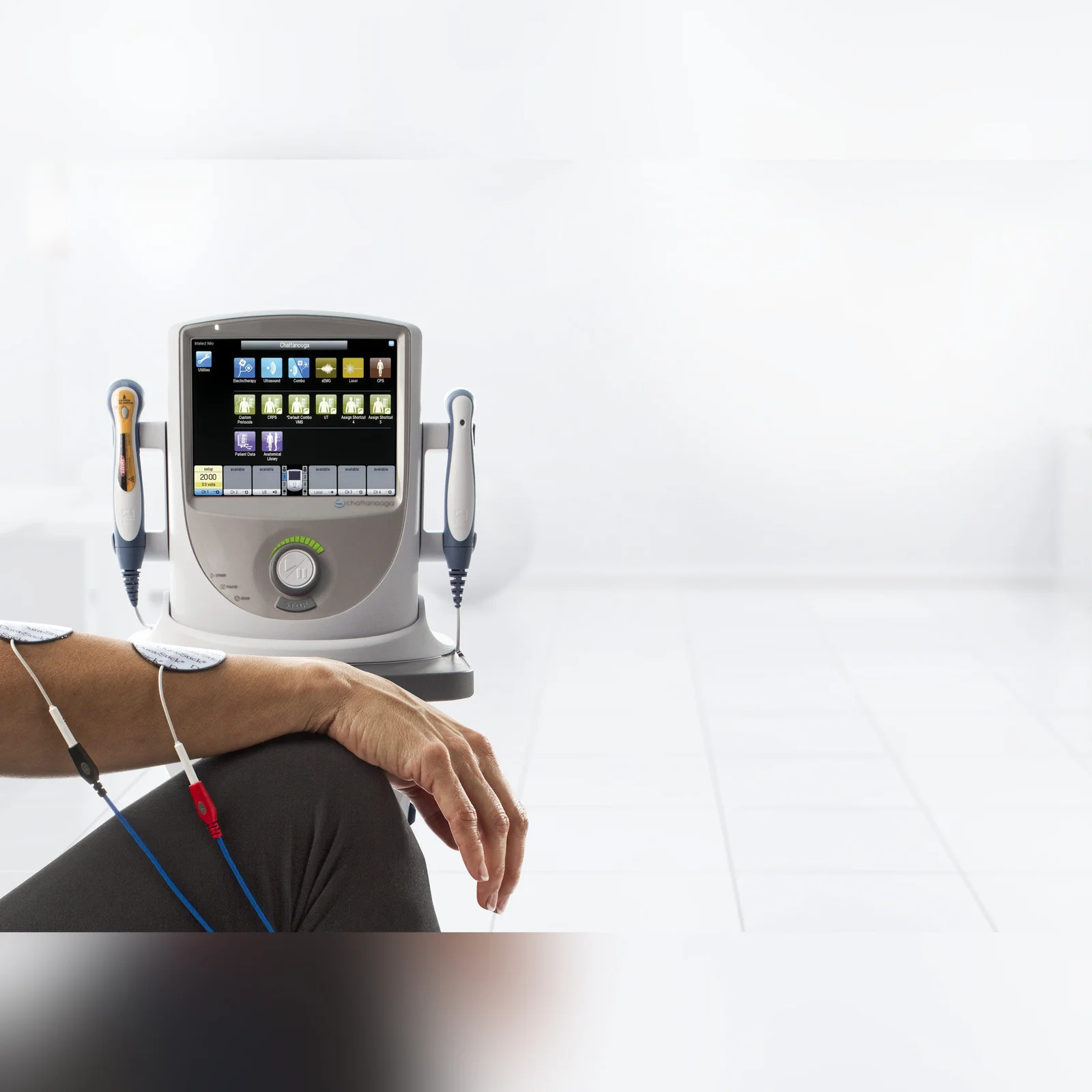

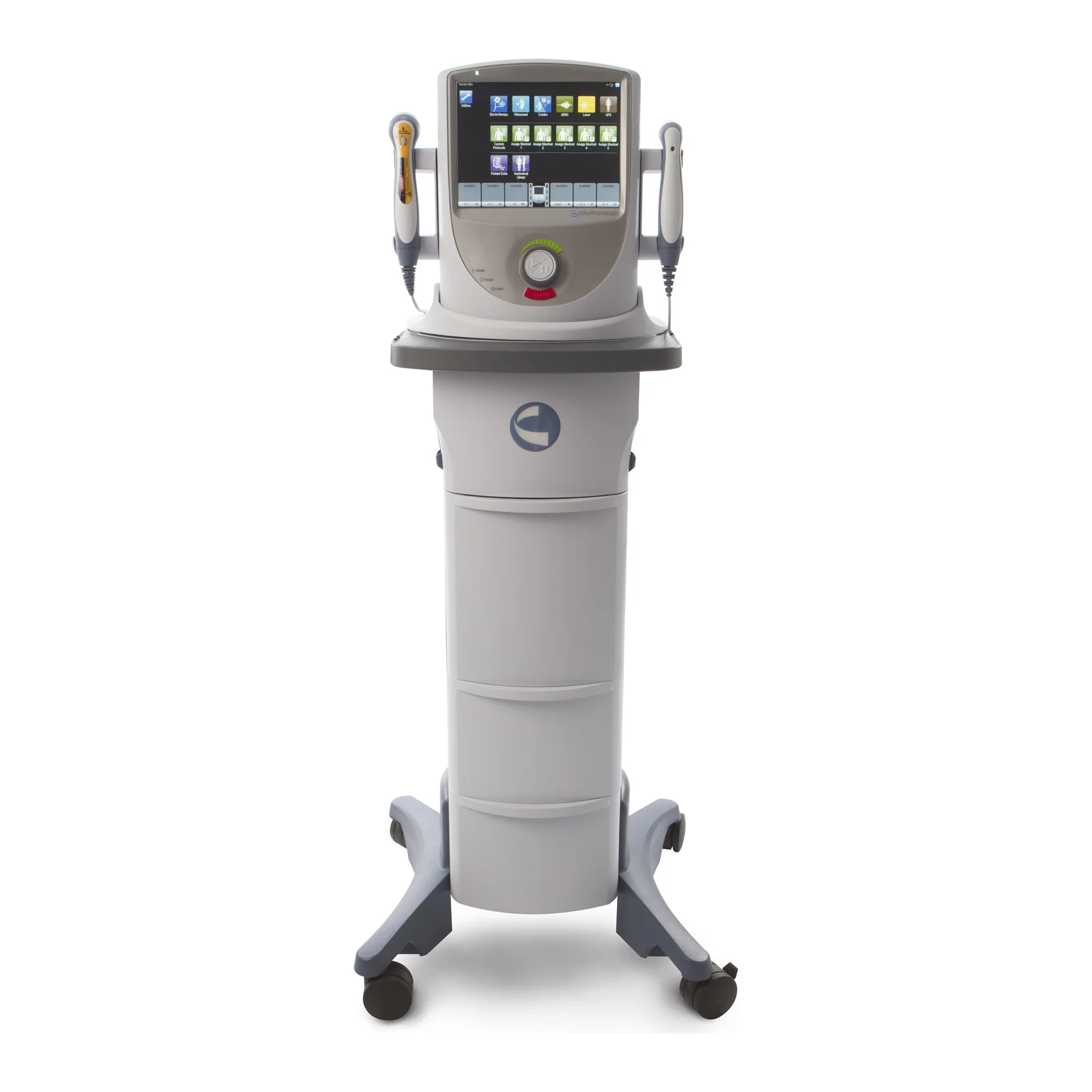

Chattanooga ühe dioodiga laseraplikaator 850 nm, 200 mW (tootja kood 27841) on punktravi aplikaator Chattanooga kliinilistele laserisüsteemidele. Ühe 200 mW infrapuna-laserdioodiga saab täpselt töödelda väikest ala: päästikpunkti, akupunktuuripunkti või väikest kahjustust. Aplikaator ei tööta iseseisvalt, see ühendatakse Intelect Neo lasermooduliga, mis omakorda paigaldatakse Intelect Neo teraapiasüsteemi.
Millise seadmega aplikaator töötab?
| Seade | Ühildub? | Allikas |
|---|---|---|
| Intelect Neo + lasermoodul 70005 | Jah | Intelect Neo kasutusjuhendi aplikaatorite tabel ja varuosade loetelu (kood 27841) |
| Intelect Advanced + lasermoodul 2766 | Jah | Chattanooga kataloog, lasermooduli 2766 aplikaatorite loetelu |
| Intelect Mobile Laser (2779) | Jah | Chattanooga kataloog: sama 17 aplikaatoriga perekond |
| Intelect Mobile 2, Transport 2 ja teised ultraheli- või elektriraviseadmed | Ei | Neil seadmetel pole lasermoodulit |
NB! Aplikaatori kasutamiseks on vaja laserivõimekusega Chattanooga põhiseadet. Meie poes on olemas lasermoodul Intelect Neo jaoks (vt allpool „Sobivad lisatarvikud“). Intelect Neo baasseadet saab tellida hinnapäringuga.
Peamised omadused
Täpne punktravi
Üks 850 nm laserdiood ja 0,785 cm² raviala. Tootja soovitab ühe dioodiga aplikaatorit väga väikese, punktikujulise kahjustuse ja tundliku piirkonna jaoks.
Suurem võimsus, lühem aeg
200 mW on Chattanooga 850 nm ühe dioodiga aplikaatoritest suurima võimsusega. Kasutusjuhendi valemi järgi kulub 1 J/cm² andmiseks umbes 4 sekundit.
Automaatne tuvastus
Lasermoodul tunneb aplikaatori ära ja CPS-menüü pakub just sellele aplikaatorile sobivaid kliinilisi näidustusi.
Juhtimine aplikaatorilt
Aplikaatoril on paus/jätka nupp ja oranž märgutuli, mis põleb siis, kui laserenergiat väljastatakse.
Kellele sobib
Füsioterapeut ja kliinik
Kliinik, kus on Chattanooga lasermoodul ja vajatakse täpset aplikaatorit väikeste alade jaoks.
Punkt- ja päästikpunktiravi
Väikesed kahjustused, päästikpunktid ja akupunktuuripunktid. Lasermoodulis on sisseehitatud akupunktuuripunktide otsija.
Koos kobaraplikaatoriga
Tootja nõuanne: tundlikku piirkonda ravi kõigepealt ühe dioodiga ja ümbritsevat ala seejärel kobaraplikaatoriga.
Tootja kasutusjuhendi järgi on laserravi näidustatud paikseks soojendamiseks, et ajutiselt suurendada kohalikku vereringet, leevendada kergeid lihas- ja liigesevalusid ning jäikust, lõdvestada lihaseid ja leevendada lihasspasme ning leevendada artriidiga seotud kerget valu ja jäikust.
Parameetrid ja raviaeg
Näidustusele vastava doosi pakub seadme CPS-menüü. Tootja kasutusjuhendis ei ole näidustuspõhiseid doose tabelina avaldatud. Allolev tabel põhineb kasutusjuhendi aplikaatoriandmetel ja valemil energiatihedus (J/cm²) = võimsus (W) × aeg (s) / raviala (cm²).
| Olukord (tootja nõuanne) | Lainepikkus | Võimsus / tihedus | Aeg doosi kohta* | Režiim | Kestus |
|---|---|---|---|---|---|
| Väga väike (punktikujuline) kahjustus; sügavamad lihase- ja sidemekahjustused ning liigesed (700–1000 nm) | 850 nm | 200 mW / 0,254 W/cm² | ≈ 4 s 1 J/cm² kohta | Pidev või pulseeriv 8–10 000 Hz | Punkti kohta, aplikaator kontaktis ja nahaga paralleelne |
* Arvutatud kasutusjuhendi andmetest, väljundi täpsus ±20%. Arv näitab aja ja doosi seost, mitte soovitatavat doosi. Allikas: Chattanooga (DJO) Intelect Neo Clinical Therapy System User Manual 13-7651 Rev H (2020), lk 30–32 ja 79–80. Tabelis toodud seaded on tootja soovituslikud lähteväärtused. Need ei asenda arsti või füsioterapeudi hinnangut. Püsivate või ägedate vaevuste korral konsulteeri spetsialistiga.
Laseri ohutus
3B klassi laser. Aplikaator kiirgab nähtamatut infrapuna-laserkiirgust. Ära suuna kiirt silma. Selle aplikaatori nominaalne silmaohu kaugus (NOHD) on kasutusjuhendi järgi 12,44 m: selle kauguse piires on otse silma sattuv kiir ohtlik. Ravi ajal kannavad prille nii terapeut kui ka patsient. Kaks paari prille on lasermooduli komplektis.
- Kontrolli enne iga kasutust, et läätsel poleks kriimustusi, deformatsioone ega mustust, ja puhasta see puhta lapiga.
- Desinfitseeri laseripead seansside vahel ilma kloori sisaldavate vahenditeta, vedelik ei tohi pähe sattuda.
- Ära ravi läbi riiete, kreemi või salvi kihi ega tätoveeringu peal.
- Ära kukuta aplikaatorit ega kasta seda vette. Eemalda kaabel pistikust, mitte juhtmest tõmmates.
Vastunäidustused on samad mis lasermoodulil: silm, pahaloomulise kasvaja kahtlus, aktiivne verejooks, rasedus (emaka piirkond), kaela ja rindkere eesosa, implanteeritud elektroonikaseadmed, luude kasvutsoonid lastel, alad pärast hiljutist steroidisüsti jm. Täielik loetelu on Intelect Neo kasutusjuhendis.
Tehnilised andmed
| Tootja | Chattanooga (DJO / Enovis), tootja kood 27841 |
|---|---|
| Dioodi tüüp | GaAlAs laserdiood, 1 tk |
| Lainepikkus | 850 nm |
| Väljundvõimsus | 200 mW (±20%) |
| Võimsustihedus | 0,254 W/cm² |
| Raviala (kiire pind) | 0,785 cm² |
| Nominaalne silmaohu kaugus | 12,44 m |
| Hajumisnurk | 0,097 / 0,543 rad |
| Laseriklass | 3B |
| Garantii | 1 aasta (tootja kasutusjuhendi järgi) |
Võrdlus: milline laseraplikaator või seade valida?
| Toode | Dioodid | Võimsus / raviala | Kellele sobib |
|---|---|---|---|

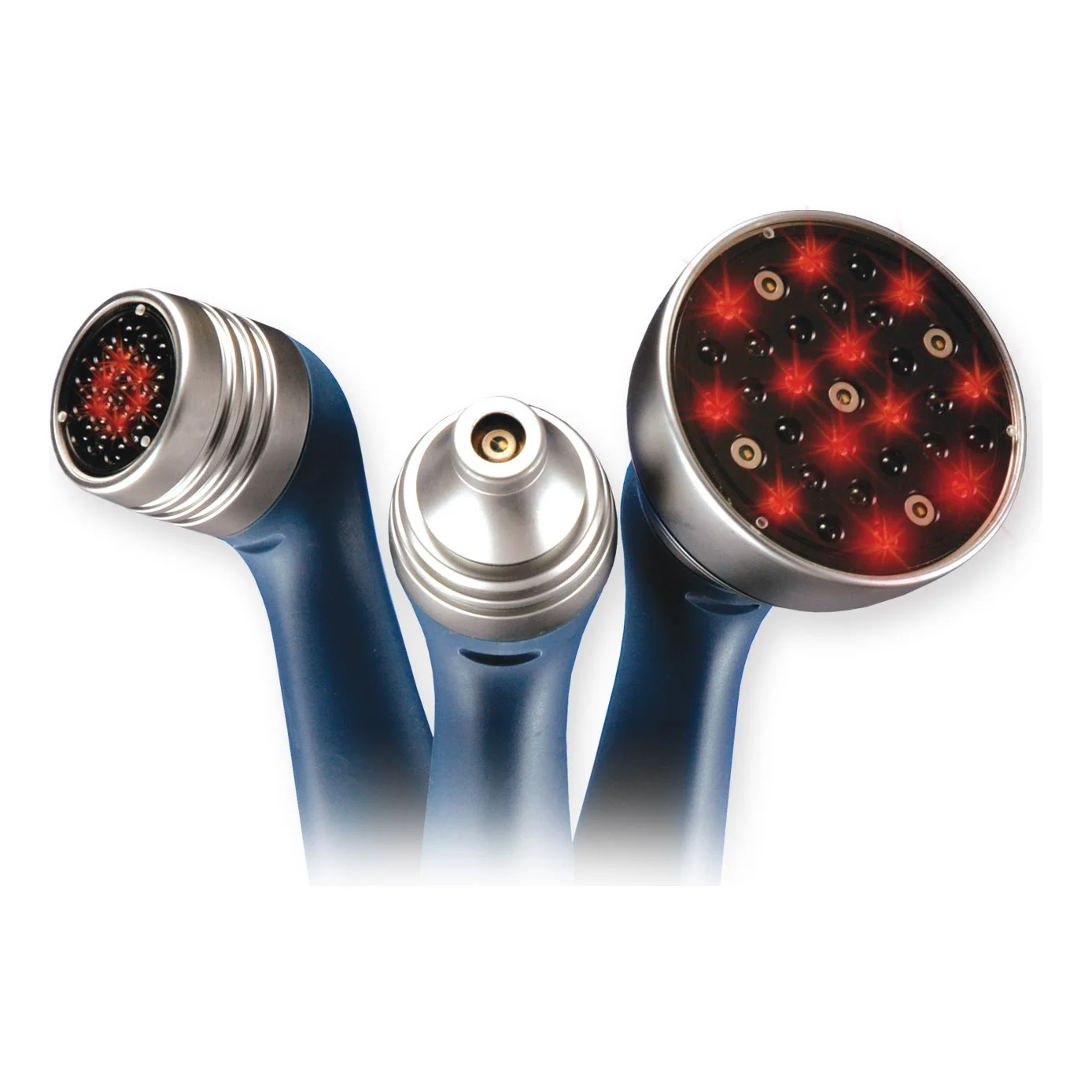

| Chattanooga ühe dioodiga laseraplikaator 850 nm laserdiood, 200 mW (see toode) | 1 × 850 nm laser | 200 mW / 0,785 cm² | Punktravi ja tundlikud piirkonnad |
| Chattanooga 9-dioodiline laseraplikaator 1040 mW (5 × 850 nm laser, 4 × 670 nm LED) | 5 × 850 nm laser + 4 × 670 nm LED | 1040 mW / 7,55 cm² | Suuremad alad, lühem raviaeg |
| 1760mW Professionaalne LLLT külmlaser füsioteraapiaks ja taastusraviks | Iseseisev seade | 1760 mW | Terapeut, kel pole Chattanooga põhiseadet |
| 2500mW 4-lainepikkusega süvakoe külmlaserseade – inimestele ja loomadele | 25 dioodi, 4 lainepikkust | 2500 mW | Suurem ravipind, ka loomade ravi |
Sobivad lisatarvikud
- Chattanooga Intelect Neo LasermoodulVajalik aplikaatori kasutamiseks Intelect Neo süsteemis. Komplektis kaks paari kaitseprille ja patsiendi katkestuslüliti.
Medpoint on Chattanooga ametlik esindaja Eestis. Kui soovid abi aplikaatori valikul või seadme komplekteerimisel, võta meiega ühendust. Tootja kasutusjuhendi järgi kehtib laseraplikaatoritele 1-aastane garantii.
