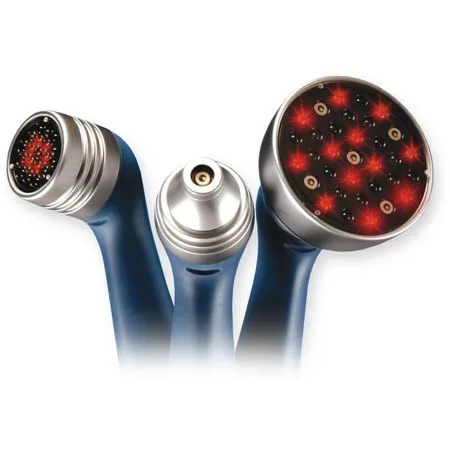

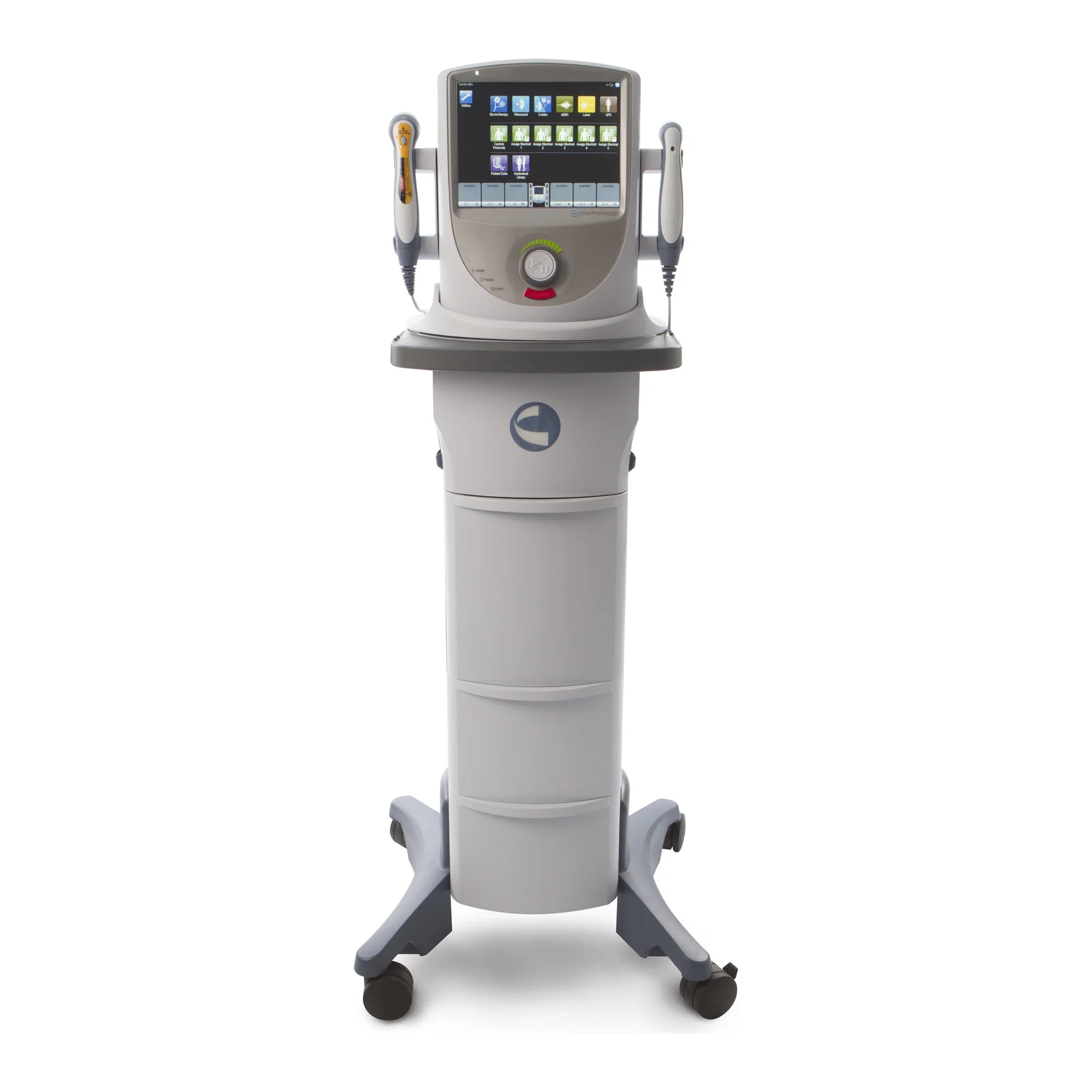

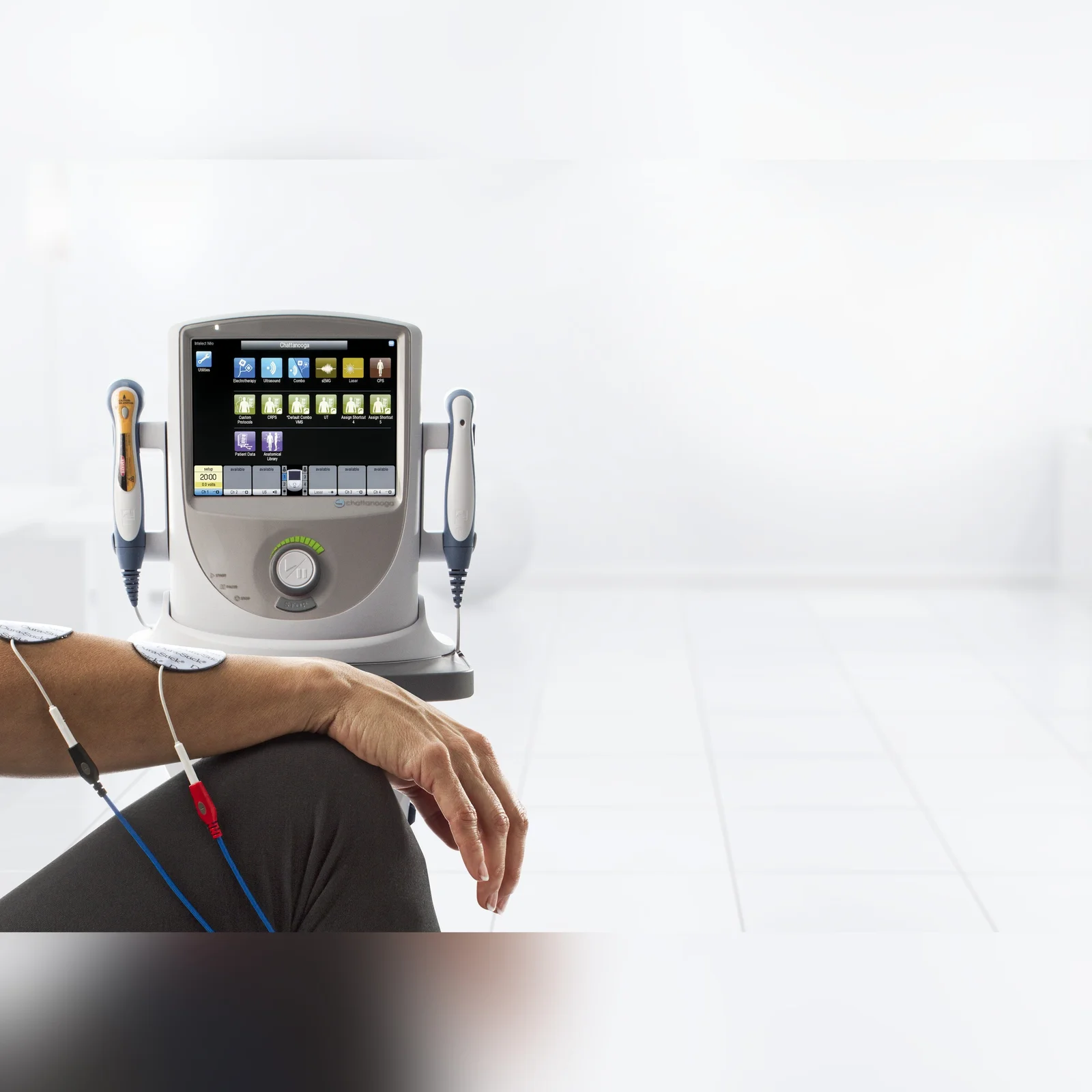

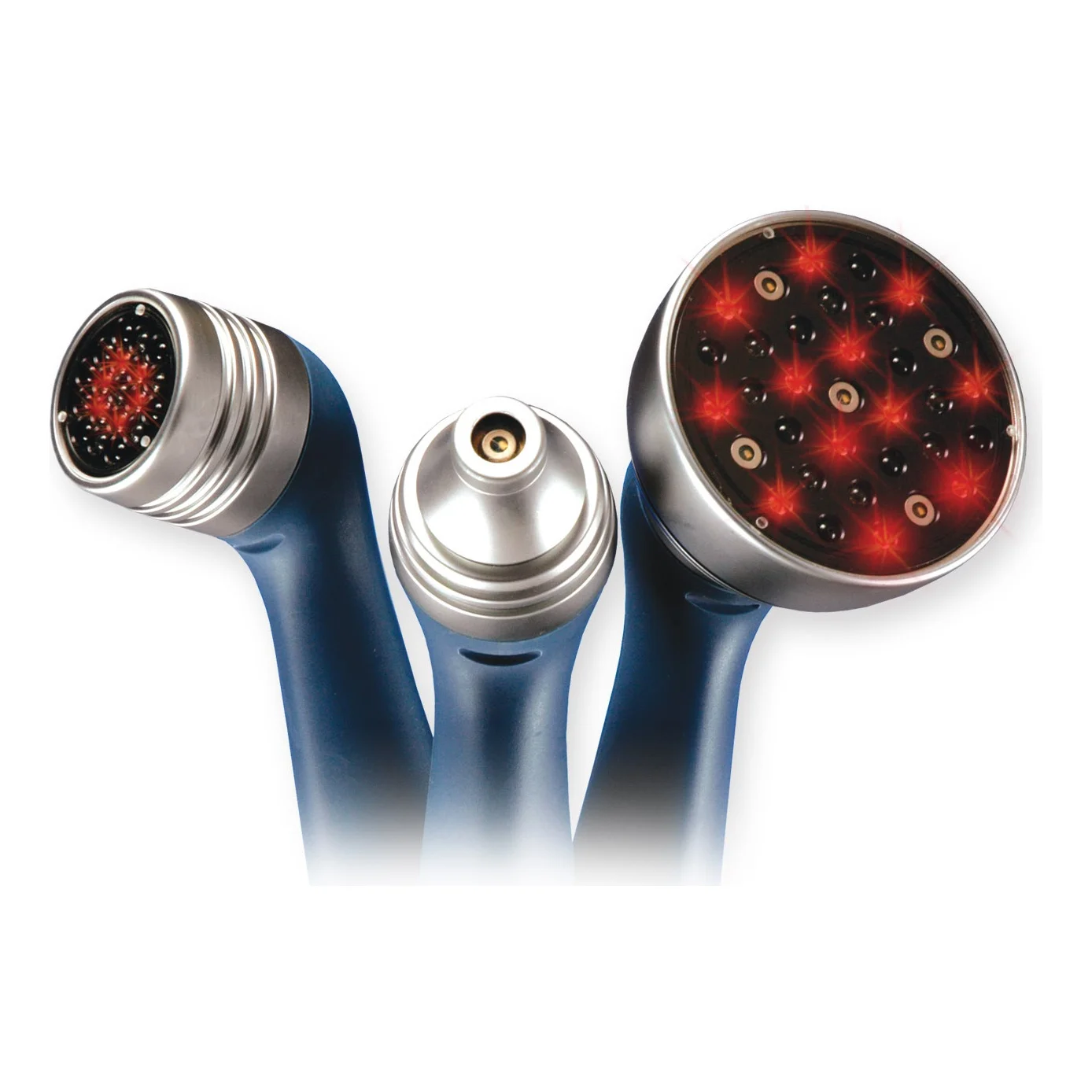

Chattanooga 9-dioodiline laseraplikaator 1040 mW (tootja kood 27812) on kobaraplikaator Chattanooga kliinilistele laserisüsteemidele. Aplikaatoris on viis 200 mW infrapuna-laserdioodi (850 nm) ja neli 10 mW punast LED-i (670 nm), kokku 1040 mW. Kobar katab ühe korraga 7,55 cm² suuruse ala, nii et lihaseid, kõõluseid ja liigeseid saab ravida kiiremini kui ühe dioodiga aplikaatoriga. Aplikaator ei tööta iseseisvalt, see ühendatakse Intelect Neo lasermooduliga, mis paigaldatakse Intelect Neo teraapiasüsteemi.
Millise seadmega aplikaator töötab?
| Seade | Ühildub? | Allikas |
|---|---|---|
| Intelect Neo + lasermoodul 70005 | Jah | Intelect Neo kasutusjuhendi aplikaatorite tabel ja varuosade loetelu (kood 27812) |
| Intelect Advanced + lasermoodul 2766 | Jah | Chattanooga kataloog, lasermooduli 2766 aplikaatorite loetelu |
| Intelect Mobile Laser (2779) | Jah | Chattanooga kataloog: sama 17 aplikaatoriga perekond |
| Intelect Mobile 2, Transport 2 ja teised ultraheli- või elektriraviseadmed | Ei | Neil seadmetel pole lasermoodulit |
NB! Aplikaatori kasutamiseks on vaja laserivõimekusega Chattanooga põhiseadet. Meie poes on olemas lasermoodul Intelect Neo jaoks (vt allpool „Sobivad lisatarvikud“). Intelect Neo baasseadet saab tellida hinnapäringuga.
Peamised omadused
Kaks lainepikkust
850 nm laserdioodid ja 670 nm LED-id samas peas. Tootja järgi sobib 600–700 nm pinnapealsete nahaprobleemide jaoks, 700–1000 nm sügavamate lihase- ja sidemekahjustuste ning liigeste jaoks.
Suurim 9-dioodiline võimsus
9-dioodilisi kobaraid on kolm: 290, 540 ja 1040 mW. See on neist võimsaim, seega kulub 1 J/cm² andmiseks kasutusjuhendi valemi järgi umbes 7 sekundit.
Automaatne tuvastus
Lasermoodul tunneb aplikaatori ära ja CPS-menüü pakub just sellele aplikaatorile sobivaid kliinilisi näidustusi.
Jahutuse kontroll
Kui ravi kestab aplikatsiooni kohta üle 3 minuti, sunnib tarkvara kobarat jahutama: 3 min järel 15 s, 4 min järel 2 min. Ekraan näitab jahutusaega.
Kellele sobib
Füsioterapeut ja kliinik
Kliinik, kus on Chattanooga lasermoodul ja ravitakse suuremaid alasid: õla, põlve, selja või kõõluste piirkonda.
Lühem raviaeg
Suurem koguvõimsus tähendab, et sama doos jõuab suuremale alale lühema ajaga kui väiksema võimsusega kobaraga.
Koos punktaplikaatoriga
Tootja nõuanne: tundlikku piirkonda ravi kõigepealt ühe dioodiga ja ümbritsevat ala seejärel kobaraplikaatoriga.
Tootja kasutusjuhendi järgi on laserravi näidustatud paikseks soojendamiseks, et ajutiselt suurendada kohalikku vereringet, leevendada kergeid lihas- ja liigesevalusid ning jäikust, lõdvestada lihaseid ja leevendada lihasspasme ning leevendada artriidiga seotud kerget valu ja jäikust.
Parameetrid ja raviaeg
Näidustusele vastava doosi pakub seadme CPS-menüü. Tootja kasutusjuhendis ei ole näidustuspõhiseid doose tabelina avaldatud. Allolev tabel põhineb kasutusjuhendi aplikaatoriandmetel ja valemil energiatihedus (J/cm²) = võimsus (W) × aeg (s) / raviala (cm²).
| Olukord (tootja nõuanne) | Lainepikkus | Võimsus / tihedus | Aeg doosi kohta* | Režiim | Kestus |
|---|---|---|---|---|---|
| Kahjustust ümbritsev või suurem ala; lihased, sidemed ja liigesed | 5 × 850 nm laser + 4 × 670 nm LED | 1040 mW / 0,137 W/cm² | ≈ 7 s 1 J/cm² kohta | Pidev või pulseeriv 8–10 000 Hz | Üle 3 min aplikatsiooni kohta → sunnitud jahutus |
- Aplikaator peab olema nahaga kontaktis ja läätse pind ravitava alaga paralleelne.
- Liigest on tõhusam ravida avatud asendis (nt põlv painutatud), kui see on patsiendile mugav.
- Külma kasuta enne laserravi, soojust pärast seda.
* Arvutatud kasutusjuhendi andmetest, väljundi täpsus ±20%. Arv näitab aja ja doosi seost, mitte soovitatavat doosi. Allikas: Chattanooga (DJO) Intelect Neo Clinical Therapy System User Manual 13-7651 Rev H (2020), lk 30–32 ja 79–80. Tabelis toodud seaded on tootja soovituslikud lähteväärtused. Need ei asenda arsti või füsioterapeudi hinnangut. Püsivate või ägedate vaevuste korral konsulteeri spetsialistiga.
Laseri ohutus
3B klassi laser. Aplikaator kiirgab nähtavat ja nähtamatut (infrapuna) laserkiirgust. Ära suuna kiirt silma. Aplikaatori nominaalne silmaohu kaugus (NOHD) on kasutusjuhendi järgi 12,44 m: selle kauguse piires on otse silma sattuv kiir ohtlik. Ravi ajal kannavad laserkaitseprille nii terapeut kui ka patsient. Kaks paari prille on lasermooduli komplektis.
- Kontrolli enne iga kasutust, et läätsel poleks kriimustusi, deformatsioone ega mustust, ja puhasta see puhta lapiga.
- Desinfitseeri laseripead seansside vahel ilma kloori sisaldavate vahenditeta, vedelik ei tohi pähe sattuda.
- Mõni aplikaator võib tekitada tuntava soojustunde, eriti karvastel aladel ja tundlikel kudedel, nt huultel.
- Ära ravi läbi riiete, kreemi või salvi kihi ega tätoveeringu peal.
Vastunäidustused on samad mis lasermoodulil: silm, pahaloomulise kasvaja kahtlus, aktiivne verejooks, rasedus (emaka piirkond), kaela ja rindkere eesosa, implanteeritud elektroonikaseadmed, luude kasvutsoonid lastel, alad pärast hiljutist steroidisüsti jm. Täielik loetelu on Intelect Neo kasutusjuhendis.
Tehnilised andmed
| Tootja | Chattanooga (DJO / Enovis), tootja kood 27812 |
|---|---|
| Dioodid | 5 × GaAlAs laserdiood 850 nm, 200 mW; 4 × LED 670 nm, 10 mW |
| Koguvõimsus | 1040 mW (±20%) |
| Võimsustihedus | 0,137 W/cm² |
| Raviala | 7,55 cm² |
| Nominaalne silmaohu kaugus | 12,443 m |
| Hajumisnurk | 0,097 / 0,543 rad |
| Laseriklass | 3B |
| Garantii | 1 aasta (tootja kasutusjuhendi järgi) |
Võrdlus: milline laseraplikaator või seade valida?
| Toode | Dioodid | Võimsus / raviala | Kellele sobib |
|---|---|---|---|
| Chattanooga 9-dioodiline laseraplikaator 1040 mW (see toode) | 5 × 850 nm laser + 4 × 670 nm LED | 1040 mW / 7,55 cm² | Suuremad alad, lühem raviaeg |
| Chattanooga ühe dioodiga laseraplikaator 850 nm laserdiood, 200 mW | 1 × 850 nm laser | 200 mW / 0,785 cm² | Punktravi ja tundlikud piirkonnad |
| 1760mW Professionaalne LLLT külmlaser füsioteraapiaks ja taastusraviks | Iseseisev seade | 1760 mW | Terapeut, kel pole Chattanooga põhiseadet |
| 2500mW 4-lainepikkusega süvakoe külmlaserseade – inimestele ja loomadele | 25 dioodi, 4 lainepikkust | 2500 mW | Suurem ravipind, ka loomade ravi |
Sobivad lisatarvikud

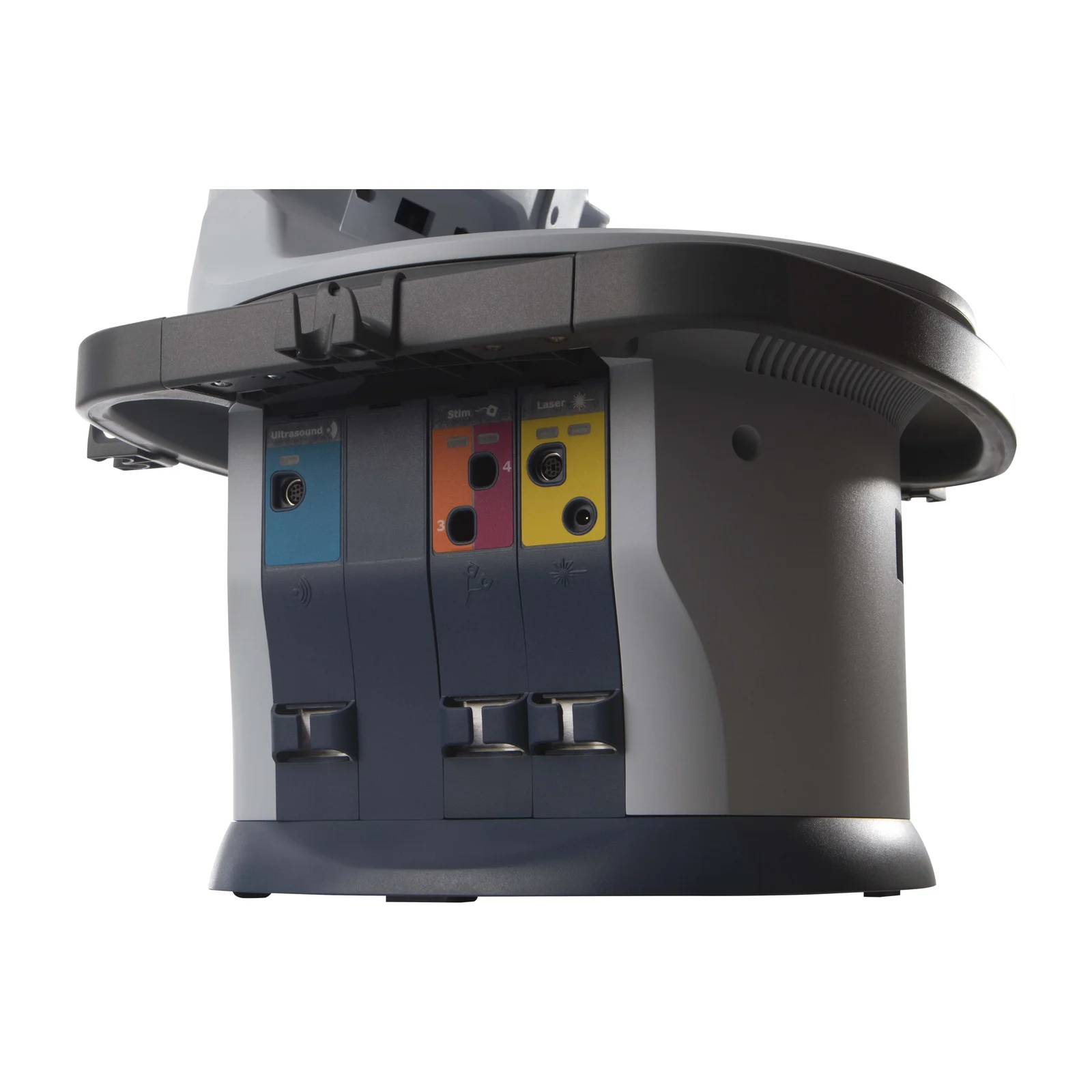

- Chattanooga Intelect Neo LasermoodulVajalik aplikaatori kasutamiseks Intelect Neo süsteemis. Komplektis kaks paari kaitseprille ja patsiendi katkestuslüliti.
Medpoint on Chattanooga ametlik esindaja Eestis. Kui soovid abi aplikaatori valikul või seadme komplekteerimisel, võta meiega ühendust. Tootja kasutusjuhendi järgi kehtib laseraplikaatoritele 1-aastane garantii.
