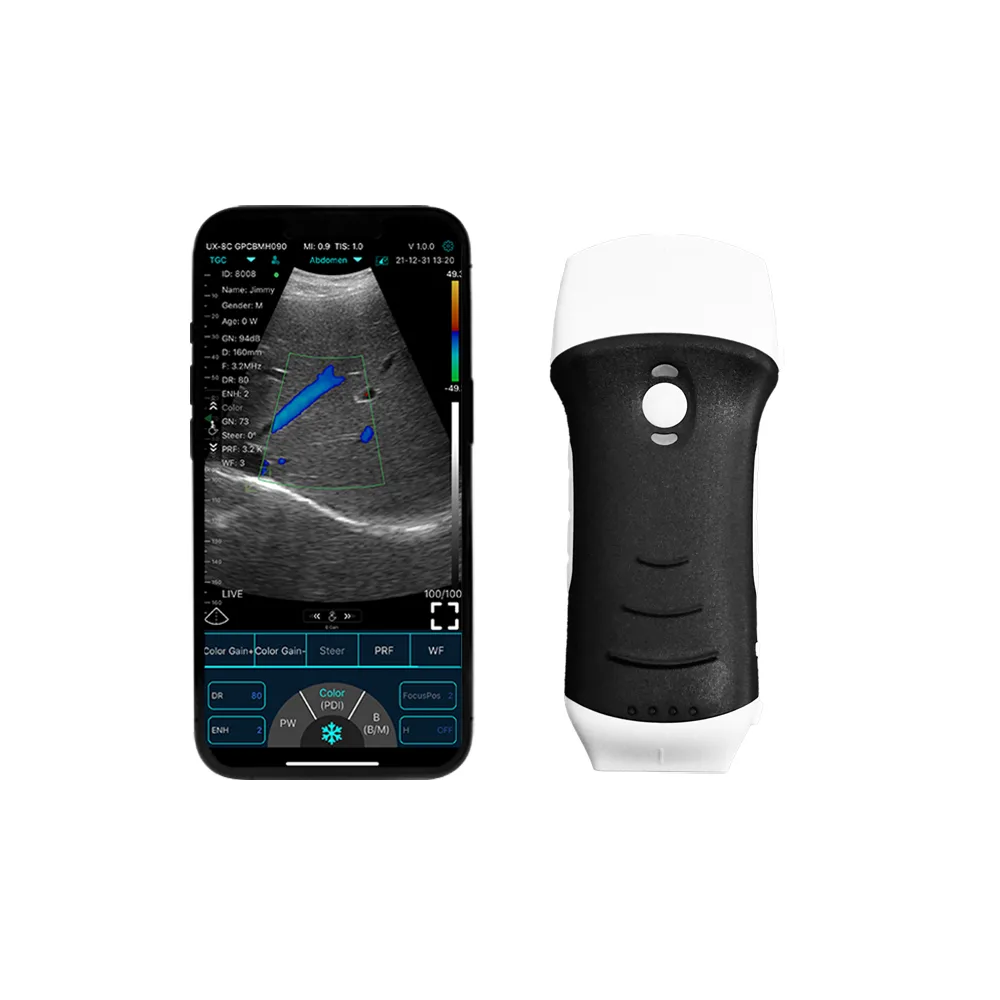

Sonophy Dual – mobiilne diagnostika ultraheliaparaat (konveks- ja lineaaranduriga)

Ultra-kaasaskantav juhtmevaba kaheotsaline ultraheliaparaat, millel on lineaar- ja konveksandur.

Sonophy eesmärk on pakkuda parima võimaliku kvaliteediga seadet, kasutades võimalikult suurt arvu elemente/kristalle – 256.

Pildikvaliteet avaldub näiteks veresoonte, närvikoe, lihas-kõõluste kinnituste ja liigesekottide selges piiritletuses – kõiki neid kudesid saab seadmega kindlalt ja täpselt hinnata.

Soovitatav on kasutada võimsat seadet hea ekraaniresolutsiooniga, et tagada parim kasutuskogemus.

Anduriga saab teha uuringuid B-režiimis, mis on tavapärane kasutusviis, kuid olemas on ka M-režiim, mis on ideaalne lihaskontraktsioonide jälgimiseks või biofeedback’i kasutamiseks patsientidega. Samuti toetab seade kolme erinevat Doppleri tüüpi: värvi Doppler (Color Doppler), võimsus-Doppler (Power Doppler) ja impulslainete Doppler (Pulsed Wave Doppler), mida saab kasutada vastavalt vajadusele.

Pilditöötlustarkvara, mis toetab nõelaga sekkumisi, on sekkumisfüsioteraapias oluline. Selleks on sondil funktsioon nimega “biopsy”, mis pakub erinevaid seadistusi nõela parema nähtavuse tagamiseks (nt in-plane, out-of-plane, pildi pööramine jms).

Tehnilised andmed:

• Elemente: 256 (128 + 128)

• Mõõtmed: 121 × 54 × 30 mm

• Kaal: 186 g

• Video: 100 / 200 / 500 / 1000 kaadrit tsüklis

• Kuvarežiimid: Reaalajas: B, B+B, B+M, COLOR, PDI, PW, B+Color+PW

• Kaadrisagedus: 18–24 fps

Mõõtmised:

• B: Pikkus, pindala/ümbermõõt, nurk, joon, kaugus, GA (CRL, BPD, GS, FL, HC, AC), EFW (BPD, FL)

• B+M: HR, aeg, kaugus, LVID (LVIDd, LVIDs, EF, SV)

• B+PW: Kiirus, pulsisagedus, S/D suhe, sügavus

• Pildi salvestamine: tahvelarvuti või nutitelefon, formaadid: JPEG, MP4, DICOM

• Aja võimenduse kompensatsioon: 8 segmenti

Sagedused:

• Lineaarne: 7.5 – 10 MHz

• Konveks: 3.2 – 5 MHz

• Kardiaalne: 2.5 – 5 MHz

Sügavus (mm):

• Lineaarne: 20 – 100 mm (L28mm)

• Konveks: 90 – 305 mm (R45, 50º)

• Kardiaalne: 90 – 160 mm

Võimendus (db): 30 / 105
Dünaamiline ulatus: 40 / 110
Ühendus: 2.4G / 5G / 802.11n / 20MHz
Rakendus/liides: iOS, Android, Windows
Aku: Topelt Li-ion aku (3.8 V, 2600 mAh, 9.88 Wh)
Energiatarve: 3 W (aktiivne), 1 W (ooterežiim)
Tööaeg:

• Skaneerimisrežiim: kuni 4 tundi

• Ooterežiim: kuni 72 tundi

KKK

Küsimus: Kas antud seade võimaldab ka nahka skanneerida?
Vastus: EI, Wide-Head anduri sagedus on 7,5–10 MHz. See jääb  allapoole esteetilises meditsiinis vajalikku vahemikku. Nahakihtide eristamiseks loetakse miinimumiks ~15–18 MHz ja peene detaili jaoks 20–70 MHz; 7,5–10 MHz on mõeldud pigem sügavamatele struktuuridele (lihased, veresooned, liigesed).

Mida see konkreetne andur reaalselt esteetikas suudab:

• Fillerid – ainult jämedalt. Suuremat HA-boolust või sügavamat depood võib anehhoilise alana näha, ja Doppleriga (Color/PDI/PW olemas) saab enne süsti veresooni kaardistada – see ongi ainuke esteetikaga seotud mõistlik kasutus. Fillerite peeneks jaotuse hindamiseks dermises jääb resolutsioon napiks.
• Nahakihid – ainult väga jämedalt; epidermise ja dermo-epidermaalse piiri eristust sellega ei saa.
• Niidid (PDO) – praktiliselt ei. PDO niidid on ~0,1–0,5 mm; 10 MHz lainepikkus on ~0,15 mm, mistõttu peenikest niiti usaldusväärselt ei kuva.
